windowsxp系统CAD如何使用坐标标注

如果我们在CAD绘图中标注了很多数据的话，那么会大大影响图纸的美观，而使用坐标标注则是一个不错的选择，其可以使得图纸整洁，直观。那么，windowsxp系统CAD如何使用坐标标注呢？接下来，系统城小编就为大家分享下具体操作方法。

推荐：xp64位纯净版系统下载

具体如下：

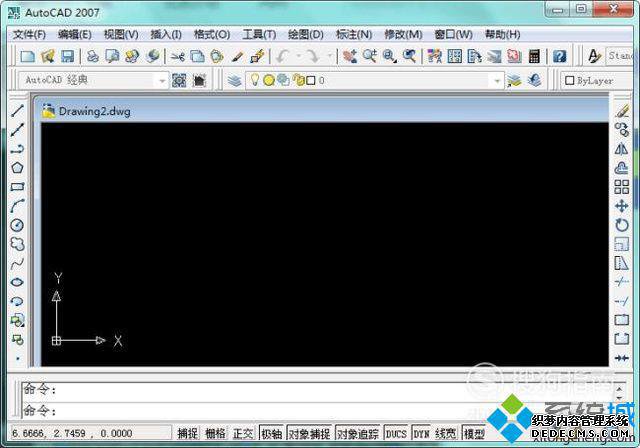

1、在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

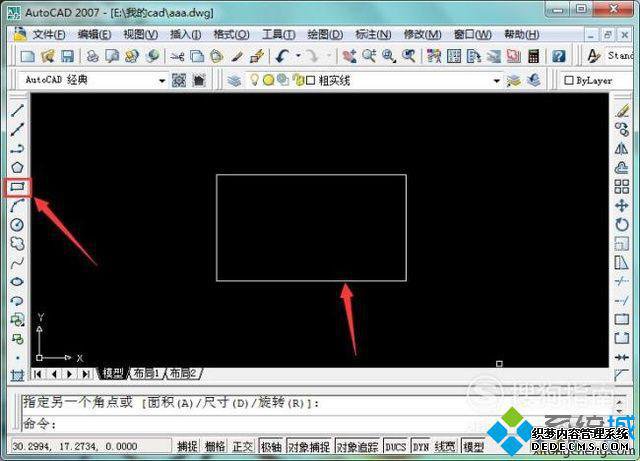

2、打开CAD软件后，在旁边利用画“矩形”工具在绘图区域画出一矩形。我们以矩形为例，在其上方进行坐标标注，如图所示：

3、画出矩形图形后，在绘图区域上方找到“标注”选项，如图所示：

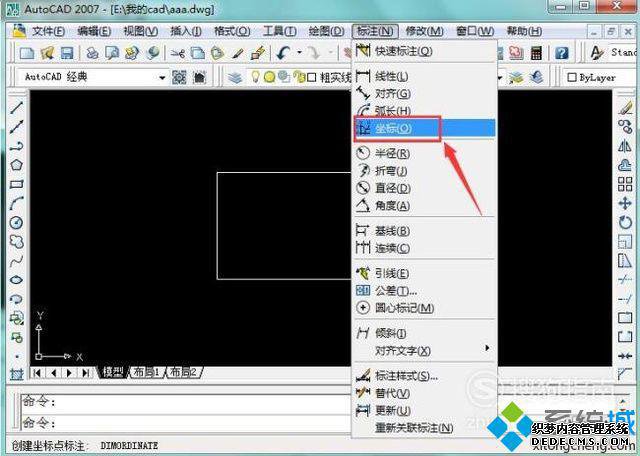

4、点击“标注 ”选项，在弹出的子菜单中找到“坐标”选项，来执行我们的“坐标”标注，如图所示；

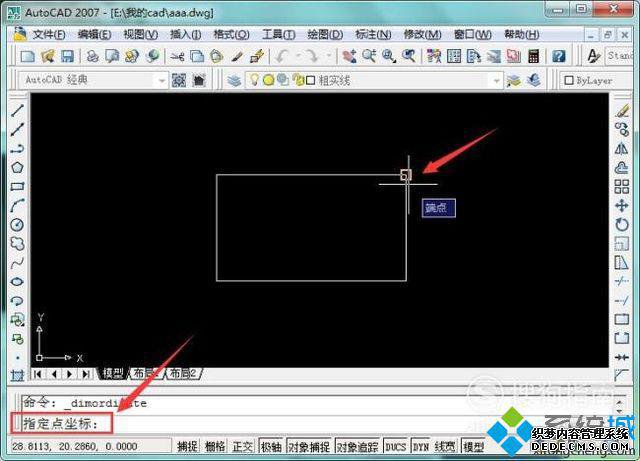

5、点击“坐标”选项，执行“坐标”标注命令。系统提示指定需要标注的点的坐标，这里以右上角端点为例说明，如图所示：

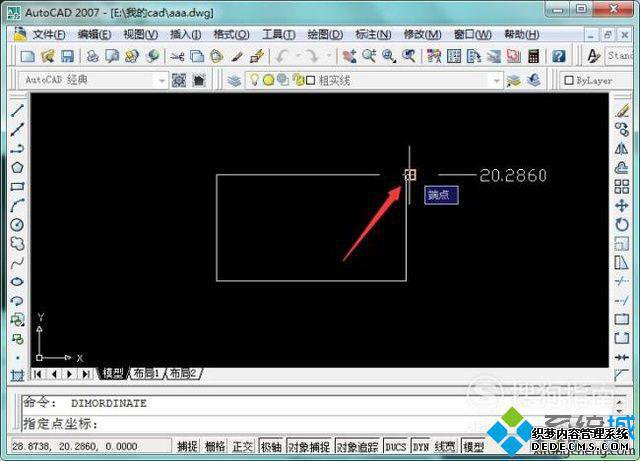

6、点击该端点后，系统提示“指定引线端点”。我们先沿水平方向移动鼠标光标到适当位置，确定X方向的位置坐标，如图所示；

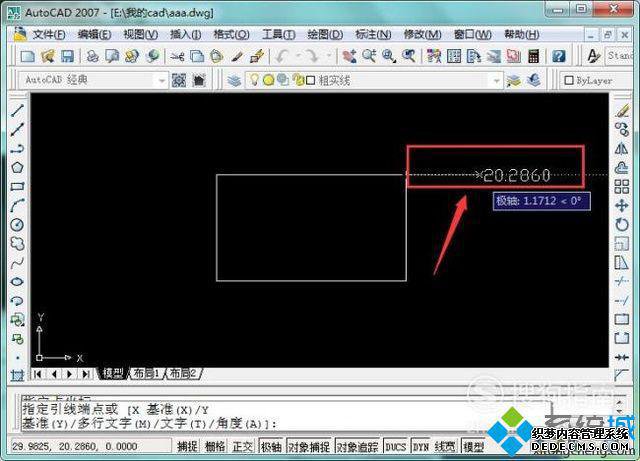

7、找到适当位置后，点击鼠标左键确定X方向位置坐标，X方向标注完成，如图所示：

8、执行完X方向位置坐标后，接下来我们标注Y轴方向的位置坐标。点击空格或者回车键继续执行“坐标”标注命令，仍以右上方端点为坐标点，如图所示：

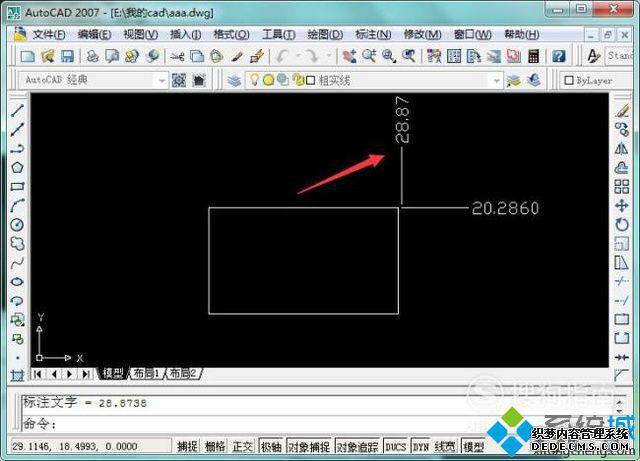

9、点击该点确认，沿Y轴方向移动鼠标光标到适当位置，点击鼠标左键确认位置。整个“坐标”标注操作完成。

CAD中使用坐标标注的方法就为大家介绍到这里了。是不是非常简单呢？希望本教程能够帮助到所有有需要的朋友们！
